背景

最近幾年的汽車市場中，隨著對高效率和改善環保性能的重視，以及為了更加安全的控制，安裝在引擎和變速器周圍的電子元件逐漸增多。因此，對于在150℃高溫環境下工作的靜噪濾波器的要求更加嚴格了。 因此，村田公司將用于150℃的高溫環境下的小型、大電流對應的繞線型共模扼流圈商品化了。

特點

. 汽車動力傳動系統對應、也可對應AEC-Q200。
. -55℃～+150℃中可使用。
. 小型(5.0×5.0mm)、對應電流最大為5.6A。
. 產生最大500Ω（at 10MHz）的共模阻抗，對于較大的噪聲起到的抑制效果值得期待。
. 除了共模、差模阻抗也很高，普通模式的噪聲去除效果值得期待。

應用

. ECU、傳輸控制等高溫對應必須的面向汽車的電源整體解決方案。
. 汽車導航系統、汽車音響等的電源線。

產品型號

PLT5BPH系列 詳細信息，請從這里進行確認。

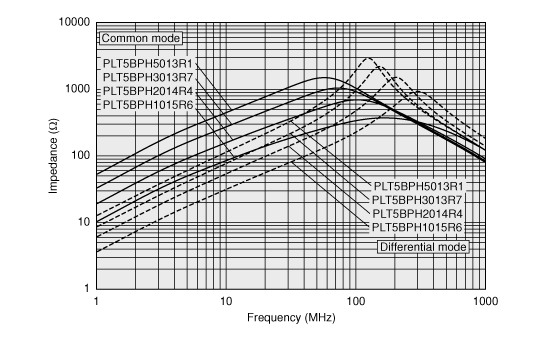

特性圖

電氣性能

. 共模阻抗(at 10MHz) ： 100～500Ω
. 額定電流 ： 3.1～5.6A ( *1 )
. 額定電壓 ： 80Vdc
. 使用溫度范圍 ： -55～+150℃

(*1) +125℃以上的溫度中使用時，有可能需要對額定電流進行降額。

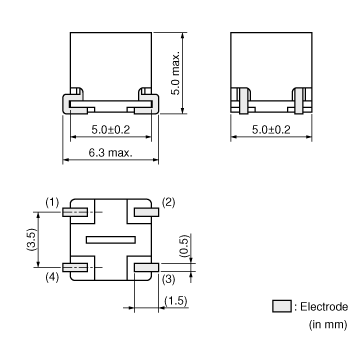

外形尺寸圖

生產體制

量產中
