背景

近年來，汽車市場和家電市場的電子控制化不斷地發展。因此裝載驅動馬達的反饋控制裝置*2和汽車空調的溫度、風量調整開關等的電子式旋轉開關裝置*3不斷增多。在這些裝置中都使用著能夠檢測出馬達和開關的旋轉狀況 (角度) 的旋轉位置角度傳感器。市場上也為了提高套件的功能，要求要有更細致的馬達控制和調整開關系統。我公司為了滿足這些需求，開發了比原有產品SV03系列更能夠?qū)崿F(xiàn)高精度的SVK3系列的產品。實現了能夠?qū)⒛壳安蝗菀卓刂频腍UD (平視顯示器) 屏幕的可視性進行微妙的調整，以及空調的溫度調節開關進行小數點以下細致的溫度設定等更高度的控制。

特長

.實現兩倍于現有產品 (SV03系列) 高精度的線性度*4±1%。
.可滿足汽車高溫應用環境的要求，工作溫度范圍廣 (-40℃～125℃) 、使用壽命長 (30萬次循環使用) 。
.小型、低背 (W11×L12×T2.1mm) 和輕量 (0.4g) 設計，有助于實現整機的小型化和輕量化。
.具有與原有產品 (SV03系列) 同樣的外觀形狀 (相同尺寸與重量) 可以不變更設計來進行更換。

用途

.車載空調 (恒溫控制) 等的電子式旋轉開關。
.車載HUD (平視顯示器 Head Up Display) 顯示器的可視性調整、位置記憶、故障安全功能。
.家用電器 (洗衣機、咖啡機等) 的電子式旋轉開關選擇器。
.機器人等的電機驅動裝置的反饋傳感器*5。

術語說明

*1 旋轉位置角度傳感器:采用可變電阻分壓原理 (電位器式) 的傳感器，能夠?qū)⑻綔y到的開關(旋鈕)的旋轉角度的變化量轉換成電阻的變化，并輸出相應級別的電壓信號。

*2 反饋控制裝置:將系統的輸出信息返送到輸入端，與設定的目標值進行比較，檢測出兩者的偏差，然后通過控制來縮小偏差的裝置。

*3 電子式旋轉開關:利用模擬傳感器，當旋轉開關的旋轉角度發生變化時，其輸出的模擬信號也會發生變化，然后利用IC來處理讀取的模擬信號，以此來控制動作。

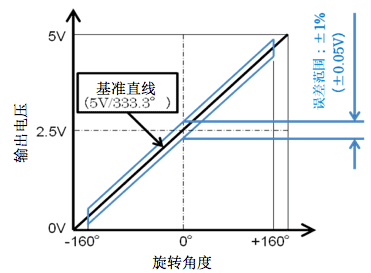

*4 線性度:傳感器校準曲線與擬合直線間的最大偏差與滿量程輸出的百分比。例如，SVK3系列標準品 (電氣的有效旋轉角度333.3°) 傳感器的輸出為0-5V的情形時。線性度±1% 意指與基準直線的最大誤差為±0.05V (5V的1%) 。

*5 反饋傳感器:適用于反饋控制裝置的用來測量輸出信號的傳感器。

電氣特性

.線性度: ±1%
.有效旋轉角: 333.3°
.總電阻值: 10kΩ
.工作溫度范圍: -40℃～125℃
.旋轉壽命: 30萬次循環

外形尺寸

W11×L12×T2.1mm (0.4g)

生產體制

量產中
