Q. 無線充電器會產生哪些噪聲問題？

A.

在無線充電器中，如圖2所示，①充電過程中低于100MHz的低頻帶中輻射放射（被釋放到空間的噪聲）變大，②充電過程中播放電視或者音頻，數據通信的接收靈敏度變差，會發生這兩種噪聲問題。

充電過程中單分割的播放無法接收信號、不能接聽來電，不能接收短信這類的問題。

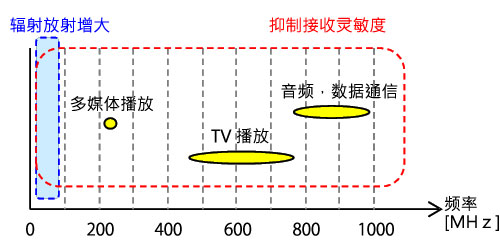

圖2 有噪聲問題的頻帶

Q. 無線充電器中的噪聲干擾機制是怎樣的？

A.

噪聲源來自于在約100kHz時驅動的變頻器。這種諧波成分在1GHz附近存在，會引起各種各樣的噪聲問題。

此外，電源線端放射的噪聲被作為輻射來觀察，從電力輸出線圈放射的噪聲和智能手機的天線結合會引起抑制接收靈敏度的現象。

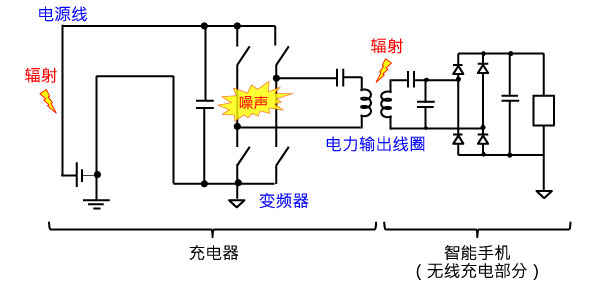

圖3無線充電器的噪聲干擾機制

這些噪聲應該用什么方式削減？

這個問題將在后篇中為大家說明有效的噪聲對策。

擔當 ： 株式會社村田制作所 EMI事業部產品開發部
