前編中講述了關于無線充電的噪聲問題和關于機制的話題。后編中將針對具體的噪聲對策的方法來講述。

Q. 在無線充電器中何種噪聲對策是有效的？

A. 噪聲對策的基礎是在噪聲源發出的噪聲到達容易放射噪聲的天線之前就將噪聲抑制。如果不泄漏，即使是無線充電器，可以通過在電源線的底部插入共模扼流圈（CMCC）來達到削減輻射量的效果，在電力輸出線圈前插入低ESL電容器和共模扼流圈可以達到改善接收靈敏度的效果。

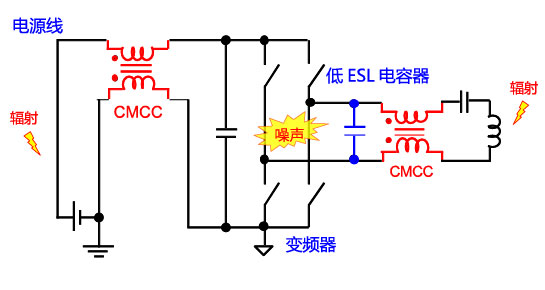

圖4 無線充電器的噪聲對策

具體的改善效果如圖5圖6所示。

通過在電源線的底部插入共模扼流圈，能減低輻射量約20dB，CISPR22的規定中有明確表示。此外，通過在電力輸出線圈前插入低ESL電容器和共模扼流圈改善接收靈敏度最大可達13dB，與不充電的時候的水平幾乎持平。

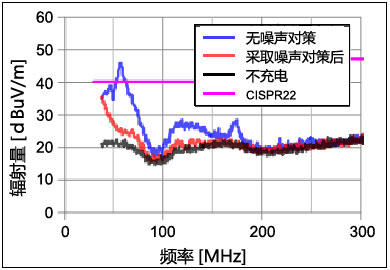

圖5 輻射量的改善效果

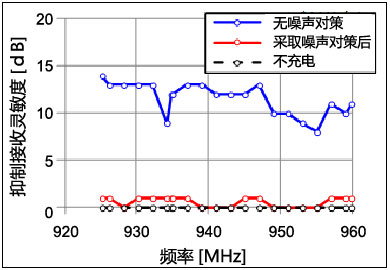

圖6接收靈敏度的改善效果

Q. 使用了什么產品？

A. 在電源線底部的共模扼流圈中，使用了DLW5BTM102SQ2/TQ2?142 SQ2/TQ2。要在數十MHz時具有優良的靜噪性能輻射量是個問題，而1.5～2A的額定電流也是十分的高，因此這里必須使用最合適的噪聲對策產品。

在電力輸出線圈前的共模扼流圈中使用了DLW5BTM101SQ2/TQ2?251SQ2/TQ2。要在200～1000MHz的寬頻帶中具有優良的靜噪性能接收靈敏度是個問題，且產品的額定電流為5～6A，十分高。此外，在100kHz時普通模式阻抗幾乎為零，對無線充電不會產生影響。

在電力輸出線圈前的低ESL電容器中，使用了LLL185R71H222。與共模扼流圈相同的200～1000MHz的寬頻帶且有優良的靜噪性能，額定電壓為50V，十分高。此外，容量為2200pF，非常小，對無線充電不會產生影響。

*DLW5BT系列

*LLL系列

詳細的信息獲取方法請參考Click here (靜噪元件/EMI靜噪濾波器),(陶瓷電容器)

-總結-

Q. 認為今后這個市場將如何發展？

A. 現在像智能手機等5W以下的產品占主要市場，今后將往大功耗發展。2015年將預計開始導入平板電腦等15W的市場。之后，是PC和家電，有可能從家用開始，電源線有一天將會從房子中消失。

此外，在汽車領域中也開始開發無線充電，預計數年以后將會投入使用。在更遠的未來，所有的道路、護欄中都將嵌入無線充電器，不用擔心汽油和蓄電池的剩余量可以持續運行，這是一個美好的愿景。

另外，在醫療這個被大家關注的領域，還有望用于像起搏器等這種安裝在體內的設備中?，F(xiàn)在的起搏器因?yàn)橐鼡Q電池必須要定期做手術，如果使用無線充電的話就能夠給體內的起搏器供電而不需要做手術了。

諸如此類，無線充電今后將在各種各樣的領域中展開，有可能會改變我們的生活方式。
