.最適合于可穿戴設備的世界最小※級別3.5x3.5x1.0mm (typ)
.能與支持Bluetooth® SMART Ready的產品簡單通信
.通過采用外部天線，擴大了產品設計自由度

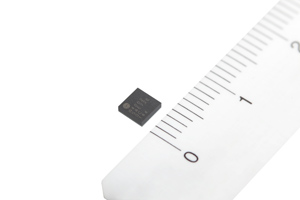

本產品利用敝社獨有的IC內置基板（SESUB），將支持Bluetooth® V4.1 SMART標準的Dialog Semiconductor公司制造的DA14580內置于樹脂基板內，并將水晶振子、電容等周邊線路元件配置到基板上，從而使得本產品實現了作為Bluetooth® V4.1 SMART模塊的世界最小※級別（3.5x3.5x1.0mm）。該大小與分立器件相比，可減少60%以上的基板占有面積。

當前，繼智能手機之后，眼鏡型、手表型等可穿戴設備備受矚目。可穿戴設備以無線通信方式與智能手機、平板電腦、PC等連接時，無線通信標準使用的是Bluetooth® 。本產品因支持Bluetooth® 標準——Bluetooth® 4.1 SMART（別名 Bluetooth® Low Energy），與以往的Bluetooth® 相比，電耗降低到1/4左右，實現了低電耗。模塊采用電池驅動方式，最適合于要求小型、輕量、低電耗的可穿戴設備。

主要應用

.為超小型模塊（12mm2），可大幅降低封裝面積
.只需連接電源和天線，即可實現Bluetooth®通信
.模塊內內置了DC-DC轉換器功能，實現低電耗
.因是確保無線性能的模塊，可降低硬件設計人員的設計負荷
.因分立器件IC上的所有端子都已齊備，可全面運用IC功能

主要的電氣特性 (數值為電源電壓3.0V時)

.通信標準：2.4GHz Bluetooth® V4.1 SMART (Low Energy)
.無線輸出電力： 0dBm（typ）
.無線接收靈敏度： -93.5dBm(typ)
.通信距離：10m（預計距離。因天線特性而異。）
.消耗電流：發送時為 5.0mA，接收時為 5.4mA，待機時為 0.8uA
.接口： UART / SPI+TM / I2C / GPIO / ADC

關于TDK公司

TDK株式會社是一家領先的電子公司，總部位于日本東京。公司成立于1935年，主營鐵氧體，是一種用于電子和磁性產品的關鍵材料。TDK的主要產品線包括TDK和愛普科斯(EPCOS)兩大品牌的各類被動電子元件，模塊和系統產品*；電源裝置、磁鐵等磁性應用產品以及能源裝置、閃存應用設備等。TDK以成為電子元件的領先企業為目標，重點開展如信息和通信技術以及消費、汽車和工業電子市場領域。公司在亞洲、歐洲、北美洲和南美洲擁有設計、制造基地和銷售辦事處網絡。2015年度3月末，TDK的銷售總額約為90億美元，全球雇員88,000人。

* 產品組合包括陶瓷、鋁電解電容器和薄膜電容器、鐵氧體和電感器、高頻元件如聲表面波濾波器(SAW)和模塊、壓電和保護元件以及傳感器。
