背景

以智能手機為代表的小型移動設備的RF電路在向多波段、多功能、高性能化發展的同時，其電路構造也日趨復雜，安裝的部件數量正在增加。同時，移動設備內部的電池體積也在增大，這就要求RF電路必須設計成能納于有限的空間。因此能將電路損耗降到最低限度的高Q*2值特性的超小型尺寸RF電感器的需求不斷高漲。

為此本公司將比01005 尺寸電感器“LQP02TQ系列”Q值特性更高的“LQP02HQ系列”進行了商品化。本產品采用了以本公司獨家最新微細加工技術制成的最適宜的線圈式樣和L型電極構造，還通過向垂直而非水平方向擴大尺寸，實現了01005 尺寸的世界最高Q值特性，與本公司0201尺寸的LQP03TN_02系列的Q值特性相同。不僅如此，高精度的疊層加工技術的應用，還使得本產品可以應對世界最小的電感值偏差±0.05nH(0.4至1.5nH)。

本系列產品種類齊全，從0.4nH至22nH共57種，今后我們將在進一步擴大電感值的同時致力于開發更加小型化、高Ｑ值的產品。

此外，本產品沒有使用RoHS指令所管制的物質。

*2 Q值…DF（Dissipation Factor）介電損耗因子的逆數，數值越大則損耗越小。電感器的Q值越高，越說明其損耗小、性能高。

*3 RoHS指令…限制在電氣、電子設備中使用鉛、鎘、汞、六價鉻及有機溴化合物PBB、PBDE的指令。

產品特點

.超小型01005尺寸（0.4×0.2×0.3mm）
.實現了01005尺寸的世界最高Q值特性
.可應對01005尺寸的世界最小值超窄偏差（電感值偏差：±0.05nH［0.4至1.5nH］）
.多達57種的豐富產品（電感值：0.4至22nH）

用途

.手機用射頻模塊（PA/ANT/SAW/GPS等）
.智能手機、手機（WCDMA/GSM/LTE等）
.Wi-Fi/ Bluetooth®等各種無線模塊
.所有射頻電路

品番

請在此處查看LQP02HQ系列的產品一覽。

電気的性能

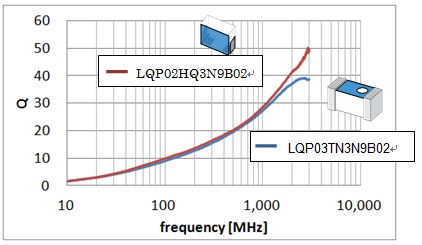

本系列產品（LQP02HQ3N9B02）與既往產品（LQP03TN3N9B02）的比較

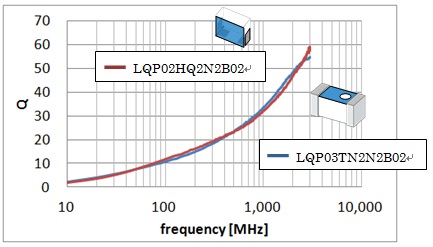

本系列產品（LQP02HQ2N2B02）與既往產品（LQP03TN2N2B02）的比較

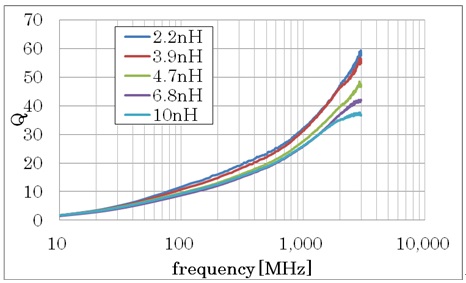

代表產品的Q值特性

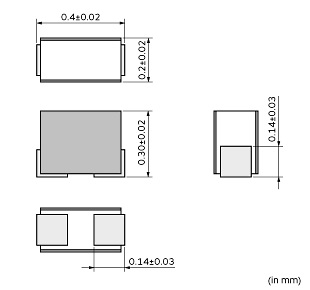

外形尺寸

生產體制

自2016年1月起在福井村田制作所宮崎工廠進行批量生產。

樣品價格

5日元／個
