.爬電距離符合IEC 60664規定（基本絕緣）

.可靠性符合AEC-Q200規范

TDK集團現推出兩個全新系列的愛普科斯 (EPCOS) SMT電流互感器，適用于電力電子領域。其中B78417A*系列的所有型號均基于EP7鐵氧體磁芯，并具有10.6 mm x 12.2 mm x 11.0 mm的緊湊型尺寸，可用于測量高達20A的脈沖電流。一次繞組的最大直流電阻為1.9 m?。B78419A*系列的SMT電流互感器的設計則基于EP10鐵氧體磁芯，此類元件的尺寸為12.8 mm x 13.6 mm x 14.4 mm，且其測量范圍高達30A，而直流電阻僅為0.5 m?。

兩個系列均具有多種匝比：基于EP7的變壓器具有四個型號，匝比在1:50和1:125之間，而基于EP10的變壓器則提供五個型號，而匝比在1:50 與1:180之間。新款變壓器允許的工作溫度范圍為-40 °C至 +150 °C，且適用于測量頻率范圍從50kHz至250kHz的電流。

適用的應用包括開關電源以及各類變換器。一次側與二次側之間的測量電壓為2400V AC，且爬電距離符合IEC 60664中關于基本絕緣的相關規定。新產品可靠性符合AEC-Q200規定，故而可用于xEV應用，例如用于測量直流/直流變換器的電流。

主要應用

.開關電源以及各類變換器
.xEVent應用中的直流/直流變換器
.48V車載電源中的電流測定

主要特點和效益

.高達30A的測量范圍
.低歐姆電阻 .爬電距離符合IEC 60664規定（基本絕緣）
.緊湊型設計擁有高介電強度
.可靠性符合AEC-Q200規定
.匝比范圍大

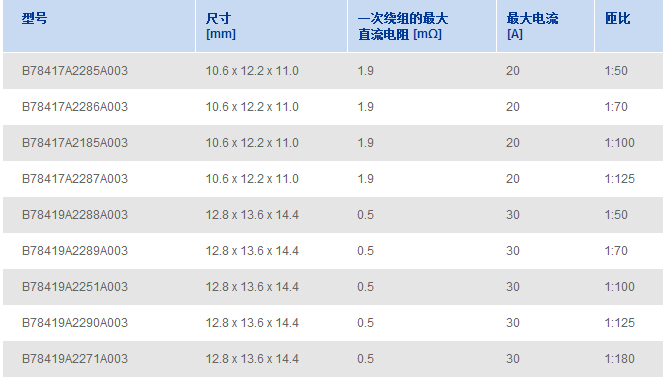

主要技術參數

如需了解該產品的更多信息，請?jiān)L問 www.epcos-china.com/smt_cst

關于TDK公司

TDK株式會社是一家領先的電子公司，總部位于日本東京。公司成立于1935年，主營鐵氧體，是一種用于電子和磁性產品的關鍵材料。TDK的主要產品線包括TDK和愛普科斯(EPCOS)兩大品牌的各類被動電子元件，模塊和系統產品*；電源裝置、磁鐵等磁性應用產品以及能源裝置、閃存應用設備等。TDK以成為電子元件的領先企業為目標，重點開展如信息和通信技術以及消費、汽車和工業電子市場領域。公司在亞洲、歐洲、北美洲和南美洲擁有設計、制造基地和銷售辦事處網絡。2015年度3月末，TDK的銷售總額約為90億美元，全球雇員88,000人。

* 產品組合包括陶瓷、鋁電解電容器和薄膜電容器、鐵氧體和電感器、高頻元件如聲表面波濾波器(SAW)和模塊、壓電和保護元件以及傳感器。
