概要

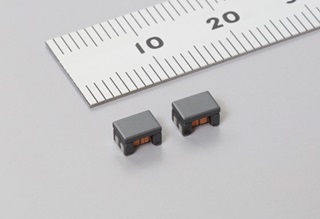

株式會社村田制作所已于9月開始批量生產可用于車載以太網“BroadR-Reach®*1(100Mbps)”的共模扼流圈DLW43MH系列。在已有的可應對“CANBUS/FlexRay*2”的系列基礎上，本公司將通過此新系列的商品化為支持汽車駕駛做出貢獻。

此外，本產品將在2016年10月4日至10月7日舉辦的CEATEC JAPAN 2016上展出。

補充說明

在汽車市場上，以自動駕駛為目標的發展正在加速，作為周邊檢測工具的車載相機逐漸成為標配。因此，需要能傳送大量數據的高速差動接口（以下稱“I/F”） 的汽車市場商家爭相引進在民生市場表現很好的以太網車載版“BroadR-Reach®（100Mbps）”。

村田以在汽車控制型I/F“CANBUS/FlexRay”用共模扼流圈上培育的繞線工藝為基礎，通過控制導線間的靜電雜散電容平衡而實現了“模式變換特性”等的必要特性。今后我們將進一步追求產品的小型化，迅速應對客戶的要求。

產品特點

1、L4.5×W3.2×T2.7mm

2、實現了200μH (at 100kHz)的共模電感

3、符合AEC-Q200*3

用途

為汽車市場服務，特別多用于一種叫做BroadR-Reach®的車載LAN的靜噪。

產品型號

DLW43MH201XK2

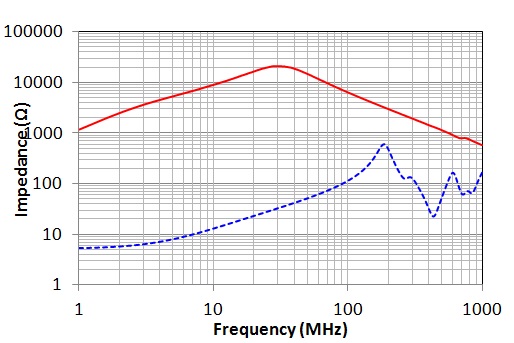

特性図

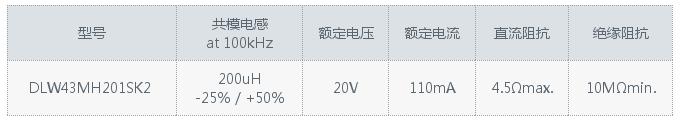

電氣特性

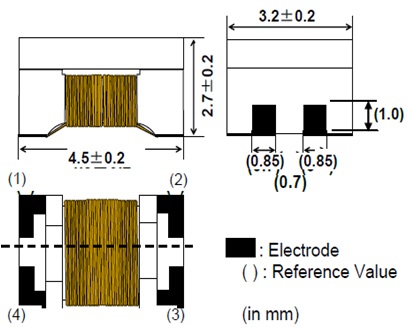

外形尺寸

4.5×3.2×2.7 ±0.2 mm

術語說明

*1 BroadR-Reach®：由OPEN Allianc定義的車載以太網標準。用一套UTP（Unshielded Twist Pair cable）實現100M比特／秒的車載接口。BroadR-Reach是Broadcom公司的注冊商標。

*2 CANBUS/FlexRay：CAN為Controller Area Network的簡稱。FlexRay是車載用通信總線、系統的標準規格。

*3 AEC-Q200：“Automotive Electronics Counci（車載電子元件評議會）” 的簡稱。
