概要

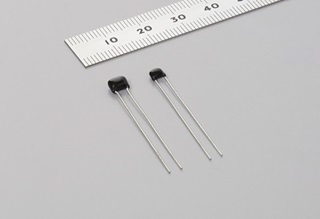

株式會社村田制作所開發了汽車用引線型多層陶瓷電容器RHS系列，其最高使用溫度達到了200℃。本系列的額定電壓陣容為200Vdc、500Vdc，今后還將擴大范圍。本系列的主要目標是被采用于安裝在汽車發動機艙周圍等嚴苛溫度環境中的設備上。本系列產品將由IWAMI村田制作所于2017年5月開始量產、

背景

為提高燃料的功率，傳動系控制系統中由直流電動機驅動進行的控制日益增多。為抑制直流電動機的電氣噪聲要使用電容器。汽車的控制設備要在嚴苛的溫度環境下工作，時間雖短溫度卻可能高達近200℃，所以在這種環境下使用的電容器需要具備很高的耐熱性。本產品通過給高耐熱多層陶瓷電容器加上新開發的高耐熱樹脂涂層而使其最高使用溫度達到了200℃。今后我們將努力擴展安裝于發動機艙內等高溫環境的設備用的商品陣容。

產品特點

.本產品為引線型，所以可在噪聲源附近以焊接或“斂縫*１”的方法連接。

.符合AEC-Q200*2。

.符合ISO7637-2*3標準的過渡浪涌測試要求

電氣特性

使用溫度范圍：-55℃～200℃

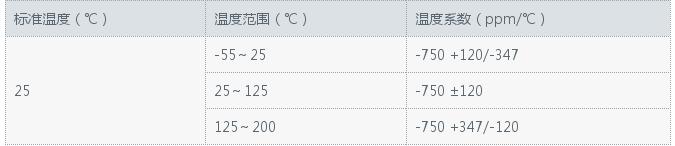

溫度特性：7J特性（下表）

額定電壓：200Vdc及500Vdc

靜電容量：100pF～0.01uF

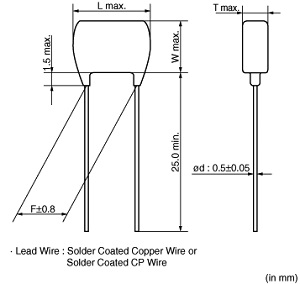

外形尺寸

L×W：4.0×3.5mm或5.5×4.0mm（根據額定電壓和靜電容量的組合決定）

F：2.5mm或5.0mm 可任選其一

關于電壓和溫度的降額

產品溫度超過150℃時，需按下圖所示，對不同額定電壓相應降低向其電容器施加的電壓后使用。

術語說明

*1 斂縫：不使用粘合劑而用鉗子或?qū)Ｓ霉ぞ邔?duì)金屬構件或零件加以固定的方法。

*2 AEC-Q200：由Automotive Electronics Council制定，車載電子器件必須接受的可靠性測試標準。

*3 ISO7637-2：測試標準，確認對車載電子設備發出噪聲的耐受性。
