微波通信、光通信的蓬勃發展讓單層電容器成了當下最炙手可熱無源元件。

這無疑是結構最簡單的電容器

簡單會帶來優秀——結構簡單的單層電容器是各類電容器中寄生電感最小。

就是說，能在很高的電頻率下，單層電容器仍然保持“通交流隔直流”的電容特性。

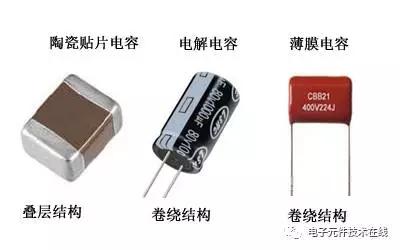

下面這些電容器夠熟悉吧

疊層和卷繞的電極結構使它們的寄生電感太大了，這些電容器放在射頻電路中，對3GHZ及以上高頻率電信號而言，就是一堵厚實的“墻”，各高頻段信號都無法通過。

而單層電容器工作頻率可高達100GHZ！

微波通信頻率高達幾十GHZ，需要的就是“簡單”的它——

單 層 電 容 器

SLC（Single Layer Capacitor）

又稱為芯片電容

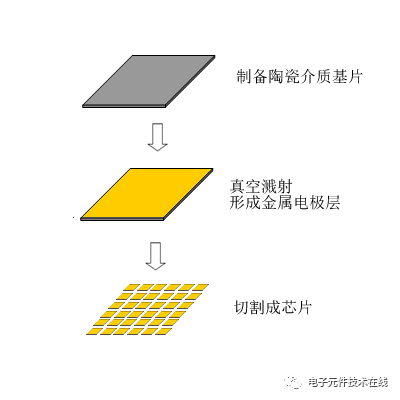

制 造 流 程

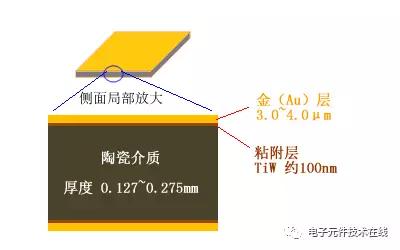

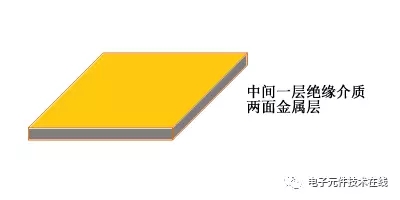

單層電容器結構

粘附層也可以是：

TaN/ TiW TaN用于增強金屬層與陶瓷的粘附

TiW/Ni Ni用于防止高溫焊接時熱融蝕

單層電容器容量設計

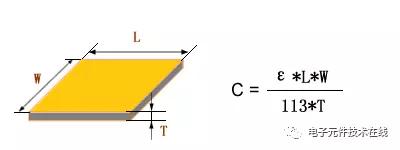

即是說，容量（pF)與 介電常數（ε）和正對面積（L*W）成正比，與厚度（T）成反比。

“113” 是尺寸單位為mm時的常數。

介 電 常 數（ε）

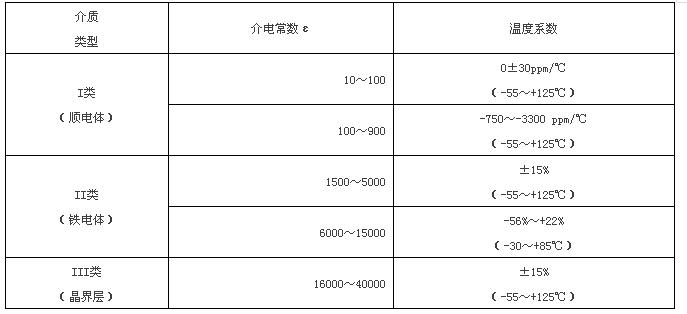

常用介質類型及其介電常數范圍

I類介質（順電體）耐電壓高，性能最穩定，但介電常數較低。

II類介質（鐵電體）耐電壓較高，介電常數較高，但容量溫度穩定性較差。

III類介質（晶界層）介電常數很高，但耐電壓較低。

外 圍 尺 寸 （ L*W）

通用單層電容器一般長寬相等　L=W。

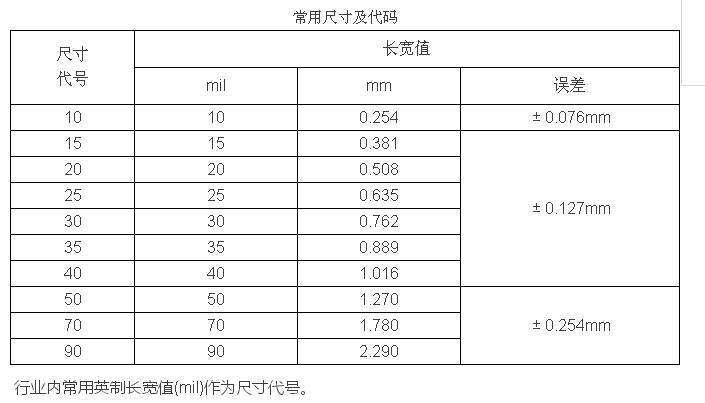

行業內常用英制長寬值作為尺寸代號。

單 層 電 容 器厚 度 （T）

厚度均未規定優先系列值：

一般厚度為 0.127~0. 30mm

最常用厚度為 0.15~0.22mm

陶瓷介質厚度對電容量、耐電壓和機械強度都有重要的影響。

據容量公式，選定好介質，尺寸大小和厚度后，容量就確定了。

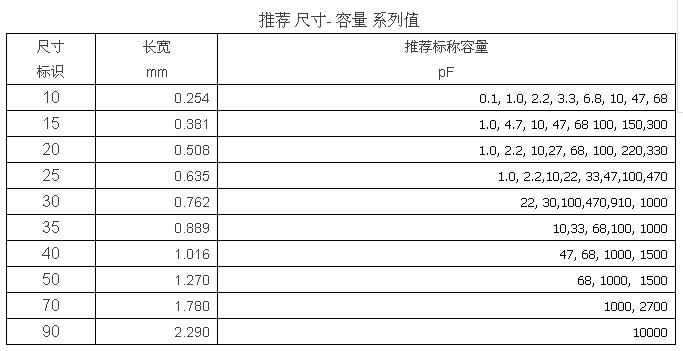

容量均執行優先系列標稱。

按面電極圖形結構分類，單層電容器有以下幾種類型。

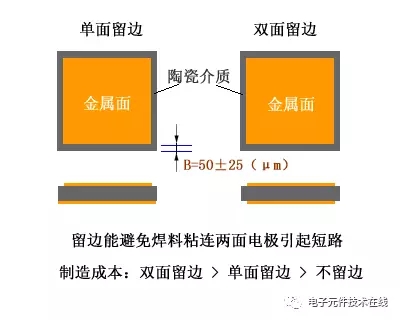

留邊單層電容器

留邊還有助于抑制兩面電極間跳火短路。

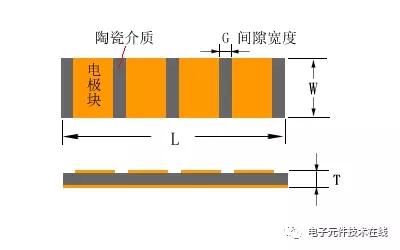

陳列型單層電容器

陣列布局，配合IC貼裝減少金絲打線距離，提高集成度和整體性能；常用于退耦、射頻旁路和IC隔直。

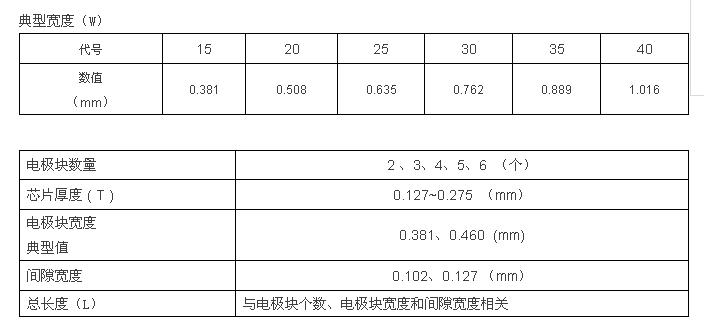

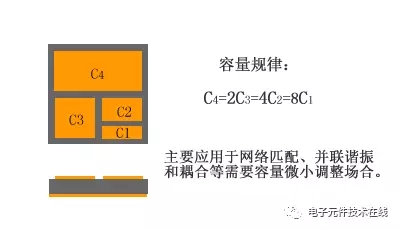

多電極型單層電容器

電容陣列布局容值呈現一定的規律變化（如二進制），便于精確調試。.

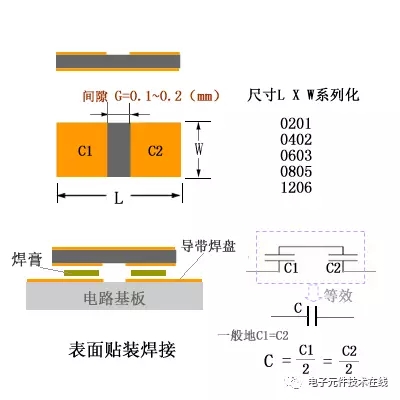

表面貼裝型單層電容器

可表面貼裝，免去金絲鍵合過程，利于規模生產，提高生產效率。

單層電容器焊接

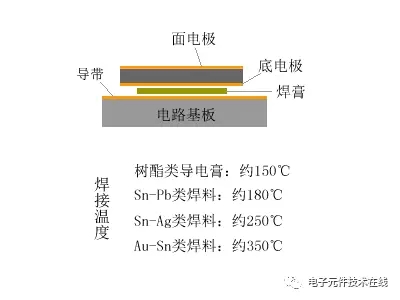

第一步，底電極焊接封裝

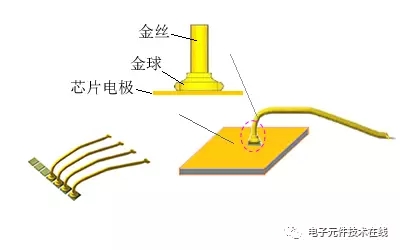

第二步，面電極鍵合封裝

面電極也有用金絲楔形鍵合的。

單層電容器最常見質量問題

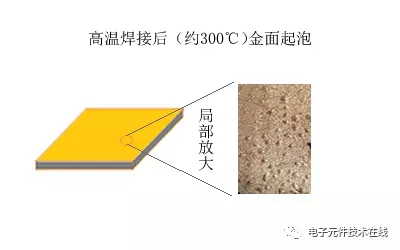

電極金層起泡！

金層起泡屬制造不良問題，起泡會引起金絲球焊打線不上、金層脫落等系列問題。
