概要

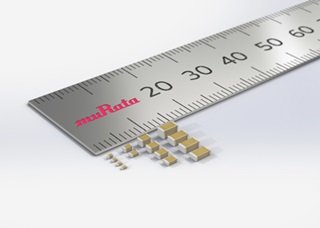

村田制作所將符合汽車用電子元件AEC-Q200*1標準的多層陶瓷電容器中，進行過防水處理的汽車信息娛樂、舒適設備用防水電容器GXT系列商品化。本產品已提供樣品并開始量產。

背景

隨著電子設備的小型化•高密度封裝化，在溫濕度變化明顯的嚴酷環境下由于結露造成的離子遷移*2有可能導致電路工作發生不良。特別是對要求高可靠性的汽車用電子設備來說，其解決對策成為一大難題。因此，本公司將防水電容器商品化。它是將符合汽車用電子元件AEC-Q200標準的多層陶瓷電容器表面進行防水處理，從而可降低由于結露造成離子遷移的電容器。目前有一般電子設備用GXM系列、汽車動力總成以及安全領域用GGM系列的防水電容器，此次還將汽車信息娛樂、舒適設備領域用GXT系列新增于防水電容器產品陣容。

產品特點

代表性防水電容器的構造如圖1所示。是對電容器表面進行防水處理的構造。通過該電容器表面的防水性，維持水滴的分散狀態（圖2），延遲因結露在外部電極間連接形成水滴，可降低離子遷移的發生。此外，電容器表面的防水膜具有抑制外部電極金屬熔析于水滴（離子化）的特征（圖3）。黑色水溶性筆的潤濕性評估（圖4）中，也顯示出經過防水處理的產品的防水性優于本公司不進行防水處理的產品。 （注：該產品并不是完全防止離子遷移的發生，而是降低其發生）

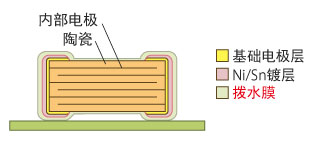

圖1 防水電容器的構造事例

圖2 因其防水性可維持水滴分散狀態                圖3 抑制金屬熔析于水滴

 M+：表示Sn和Cu等金屬(Metal)離子化的形狀

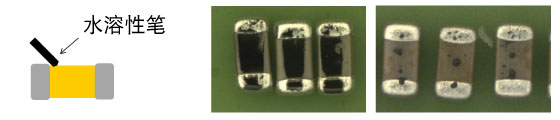

圖4 黑色水溶性筆的潤濕性評估

（左為未進行防水處理的產品，右為進行過防水處理的產品）

用途

例）汽車用信息娛樂、舒適設備 （汽車導航儀、音頻設備等）

產品型號

例）GXT32ER60J107ME13（系列名：GXT） GXT系列的產品陣容請查看此處

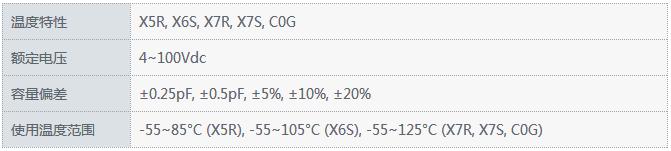

電氣特性

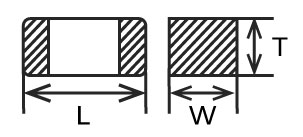

外形尺寸

LW尺寸

0402 inch尺寸：1.0×0.5mm （T=0.5mm）

0603 inch尺寸：1.6×0.8mm （T=0.8mm）

0805 inch尺寸：2.0×1.25mm（T=1.25mm）

1206 inch尺寸：3.2×1.6mm （T=1.6mm）

1210 inch尺寸：3.2×2.5mm （T=2.0, 2.5mm）

術語說明

*1. AEC-Q200:

Automotive Electronics Council策劃指定的汽車用電裝產品要求的可靠性試驗標準。

*2.離子遷移:

電極間存在水分狀態下，施加電壓時，陽極金屬離子化遷移至陰極，陰極獲得電子，金屬析出•產生的電氣化學現象。最終會導致短路。水分的存在形態尤其是限速要因，一旦產生結露等，其會迅速產生。
