多層片式陶瓷電容器MLCC在貼裝使用過程中易因PCB彎曲振動引起裂紋。彎曲振動裂紋引起失效的問題一直困擾著業界。

MLCC被貼裝在PCB板后，當PCB板因外力作用而彎曲時，MLCC基體承受拉伸應力。

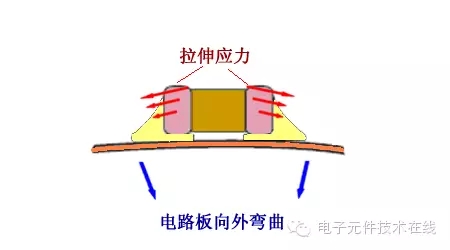

(1) PCB外彎時引起的應力分布圖

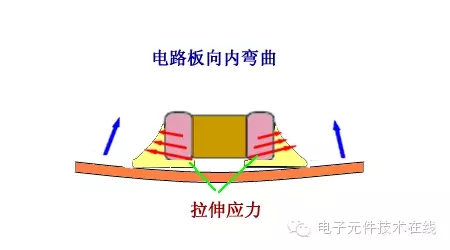

(2) PCB內彎曲引起的應力分布圖

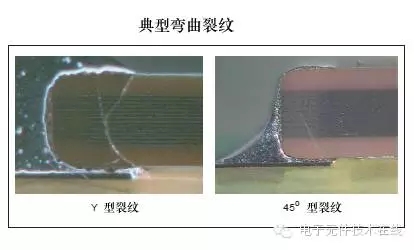

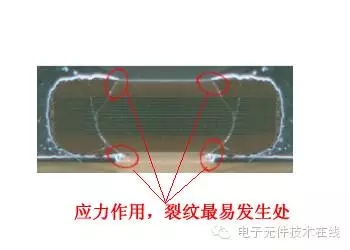

應力在元件上的分布是不一致，應力集中在元件薄弱處時，易產生裂紋。裂紋主要出現在端電極部位，有時肉眼可見，大多數情況外觀無損壞痕跡。通過DPA切面分析，可觀測彎曲裂紋常表現為一個“Y”形的裂紋或是45度角斜裂紋。

裂紋易發生在端電極部位，除了應力集中外，與MLCC端電極存在天然微缺陷有關。

MLCC端電極制作過程

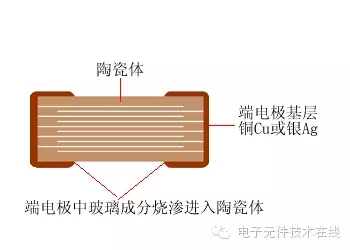

(1)端極漿料浸覆和燒結制作端電極基層

為提高端電極基層在陶瓷芯體上的附著力，端電極漿料中含有玻璃料，在燒結端電極時玻璃料會燒滲進入陶瓷體一定的深度。

(2)電鍍鎳層、錫層

在氨基磺酸鎳溶液中電鍍形成：鎳Ni層—焊接阻熱層 （1~3 um)

在甲基磺酸錫溶液中電鍍形成：錫Sn層—焊接層(3~8 um)

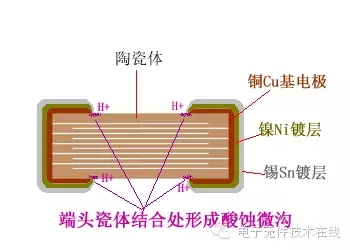

由于電鍍液是酸性溶液，MLCC會被酸性鍍液腐蝕，尤其是基層電極與陶瓷結合處最易被腐蝕為微溝槽，成了最薄弱處。

因常規MLCC端頭處固有的微缺陷，在彎曲、機械振動和熱沖擊等應力作用下，裂紋就很易在端電極部位產生。

裂紋產生會導致不良后果

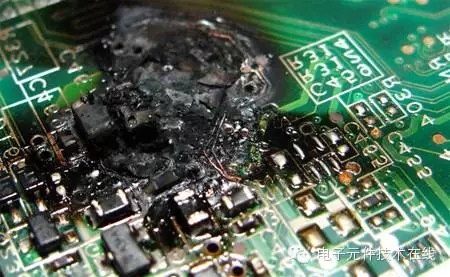

當MLCC存在裂紋，輕則產品容量低甚至無容量，導致電路不能正常工作；重則產品絕緣低、漏電、短路甚至燒毀。

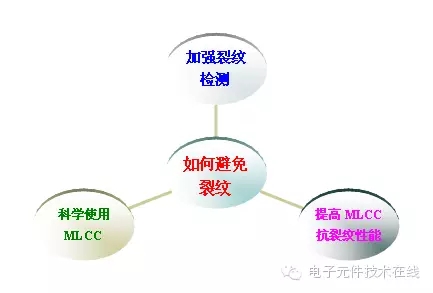

避免裂紋之—把裂紋產品檢測出來

通過檢測容量和絕緣值是可以把有較大裂紋的MLCC檢測出來的。

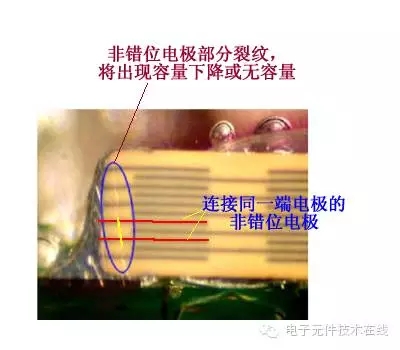

(1)會引起容量下降的裂紋

這種情況的裂紋不會引起絕緣值下降。

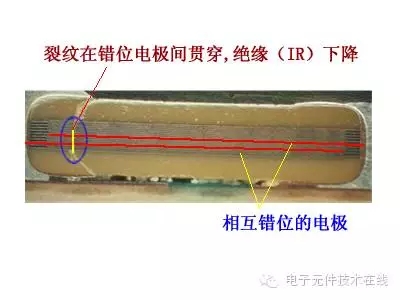

(2)會引起絕緣下降的裂紋

當裂紋處于錯位電極區域時，MLCC絕緣（IR）會下降，經通電老化后絕緣（IR）明顯下降，可以通過儀器在線檢測。

但當裂紋很細小時，會出現出廠前短時間老化也不能有效排除有裂紋的MLCC，直到最終用戶使用一段時間后才發生絕緣下降電路失效的情況。

盡管微小裂紋可以通過工業CT或超聲波儀探測出來，但效率太低、成本太高，不適合大規模生產。

因此對于裂紋，首要的是避免裂紋的產生而不是檢測裂紋是否存在。

避免裂紋之—提高M(jìn)LCC抗裂紋能力

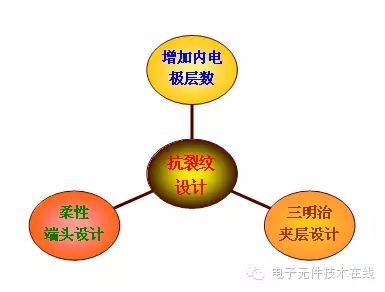

MLCC制造業界主要技術方案

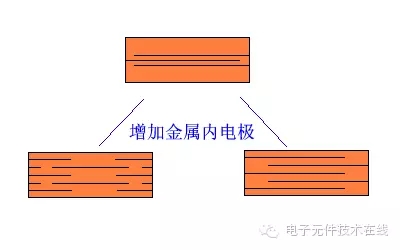

(1)增加內電極層數

通過內電極分布的設計調整，增加金屬內電極數量，提高M(jìn)LCC芯體的抗彎曲性能。

該方案僅適合小容量規格產品，且對解決端頭裂紋效果不是很明顯。

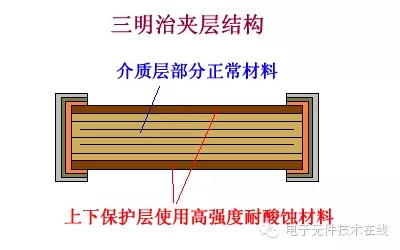

(2)三明治夾層設計

該方案僅適用于X7R類產品，一定程度上解決酸蝕引起端電極瓷體結合處腐蝕微溝問題。

(3)柔性端頭設計

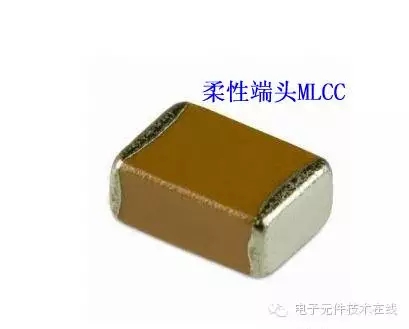

近年來，技術領先的MLCC廠商先后推出一種新型端電極模式的陶瓷貼片電容——柔性端頭MLCC，這是一種能明顯提高M(jìn)LCC端頭抗裂紋性能的方案。

從外觀上看，柔性端頭MLCC與常規MLCC毫無差異！

柔性端頭MLCC是如何有效解決裂紋問題的?

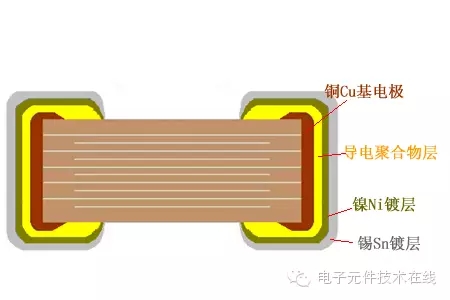

其關鍵在端電極結構，柔性端頭MLCC端電端結構為四層設計:

導電聚合物層能有效防止電鍍酸蝕微溝缺陷的形成，也能吸收外部傳遞的應力，從而大大降低產品應力裂紋損壞的可能，提高產品的可靠性能。

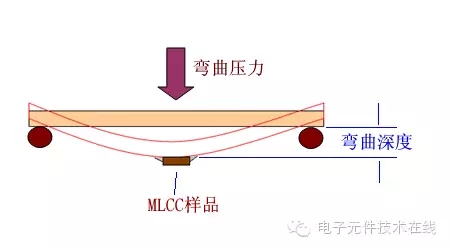

柔性端頭MLCC具有高強度的抗彎曲性能，彎曲深度可達到5mm。而常規端頭MLCC的抗彎曲深度一般為2~3mm。

柔性端頭MLCC除具有優秀的抗彎曲性能外，還更強的耐受溫度沖擊能力,對環境應力的適應性更強。

柔性端頭MLCC屬高技術產品，國際大品牌如TDK、MURATA等都有該類產品。最近，大陸本土被動元件制造龍頭風華高科也實現量產柔性端頭MLCC。

柔性端頭MLCC由于增加了柔性導電聚合物層，成本比常規端頭的MLCC高(20~30)%

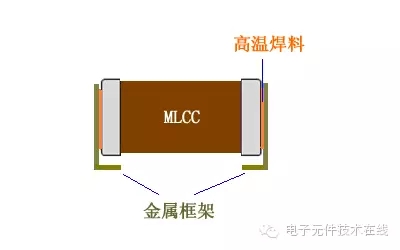

還有一種焊裝了金屬支架的MLCC

在MLCC端電極上用高溫焊料焊接金屬框架，可應用在環境苛刻的汽車控制電子上。缺點是成本高，占用空間增大。

避免裂紋之—科學使用MLCC

現有電子組裝工藝規范多適用于引線型陶瓷電容，所以PCB彎曲度常超出MLCC的承受范圍，極易引發MLCC裂紋。

裂紋在焊接后手工分板過程和測試、裝配過程中都可能產生，而板彎曲是引起電容裂紋的最主要原因，這點需要反復強調！

為避免MLCC使用過程中出現裂紋，MLCC制造商都會提供詳細的使用規范，在此強調兩點：

（1）首先要注意布板時MLCC安裝位置和方向，使電路板彎折時施加在該電容器上的應力最小。

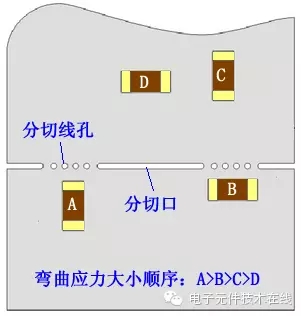

在布板和板分割時應考慮彎曲應力對MLCC的影響。

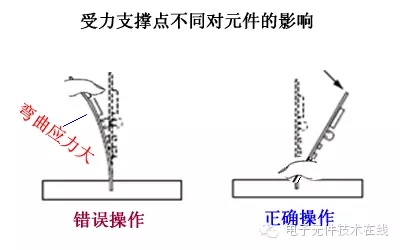

（2）其次，應使用專用分切裝置分板，如不得不采用手工，要選好受力支撐部位。

此外，MLCC應避免與易彎曲部件或部位接近，如PCB角邊、連接器和安裝孔等。

抗彎性能更好的MLCC有利于適應惡劣工藝和使用環境，而科學使用MLCC才可大幅減少甚至避免裂紋。
