隨著可再生能源和電動汽車快速充電站的普及市場對大功率電源的需求持續增加。
電源中使用的變壓器產品要求具有體積更小、效率高、發熱低等特點。
變壓器產品使用鐵氧體材料，但由于鐵氧體磁芯的尺寸、驅動時的頻率和負載會導致磁芯的損耗（鐵損）發生很大變化，因此選擇最合適的鐵氧體材料是變壓器設計的關鍵。
在這篇文章中，我們將介紹針對高功率用途而開發的PEM95材料的特性以及使用時的注意事項。

目錄

. PC95系列產品陣容和PEM95材料的特性

. 基本材料特性

. 與傳統鐵氧體材料相比的優勢

. 磁芯發熱評估

. 總結

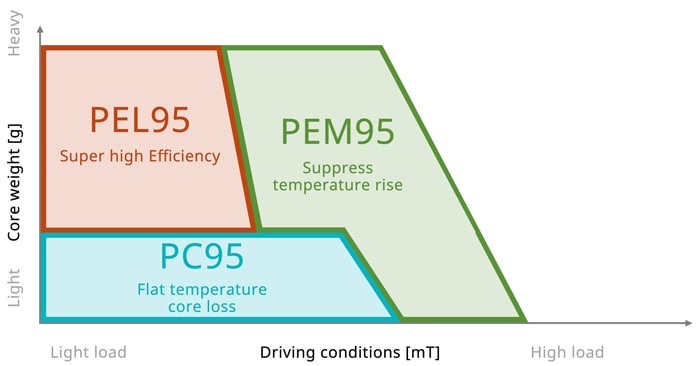

PC95系列陣容和PEM95的特點

TDK的大功率MnZn鐵氧體現已采用PE22和PC40材料實現量產。為了滿足更低功率損耗和更高效率的需求，我們特意在大功率MnZn鐵氧體產品線中新增了PC95系列。
其中PEM95材料適用于高負載驅動。
其特點是在高溫（≧100℃）時內損耗低，在高負載條件下，與傳統材料相比，可望降低磁芯損耗，從而減少發熱并縮小變壓器的尺寸。
例如，隨著電池容量的增加，安裝在電動汽車中的車載充電器必須具有更高的輸出功率。此外，隨著縮短充電時間和減小尺寸等需求日益增長，所用變壓器不僅要具備處理大電流的能力，還須具有低損耗、低發熱且結構緊湊的特點。
PEM95材料在高負載下具有低損耗，是此類變壓器的理想材料。

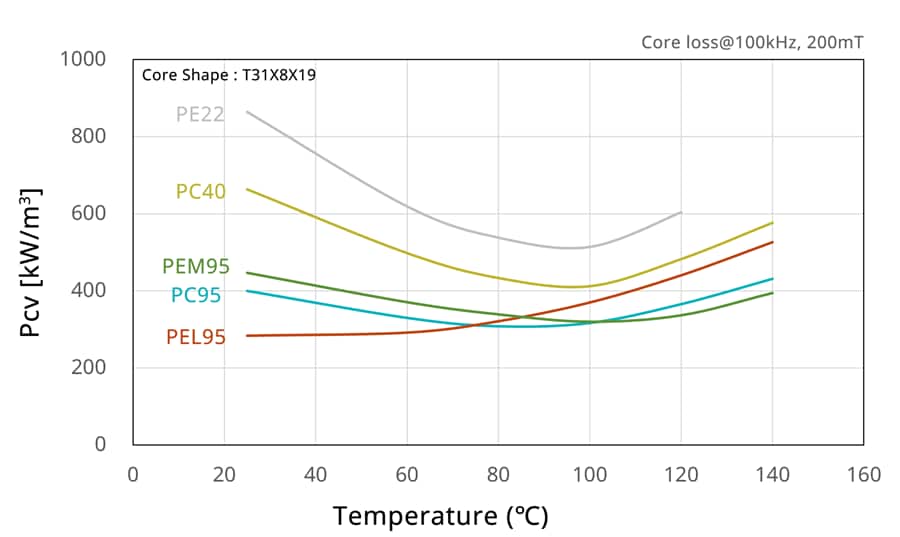

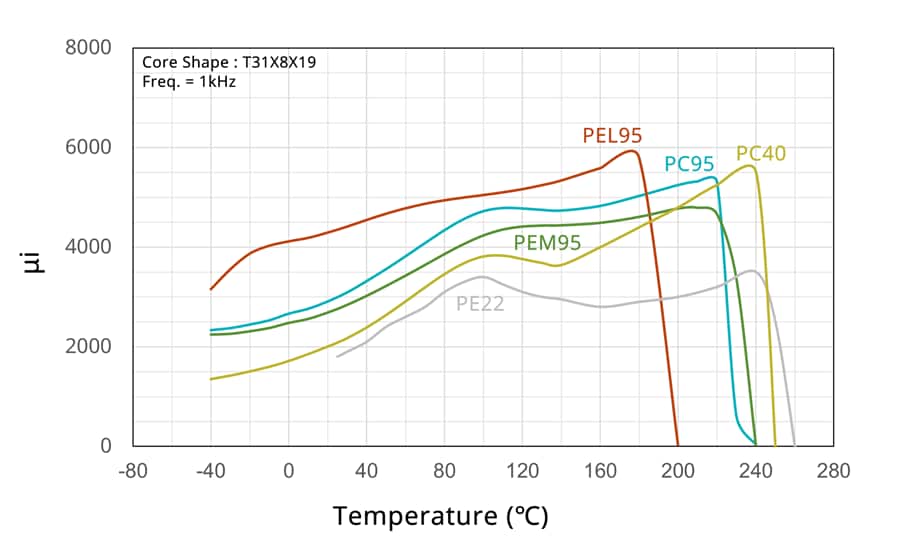

基本材料特性

若未指定公差,則默認為代表值

表1：材料性能對照表

與大型形狀的傳統鐵氧體材料相比的優勢

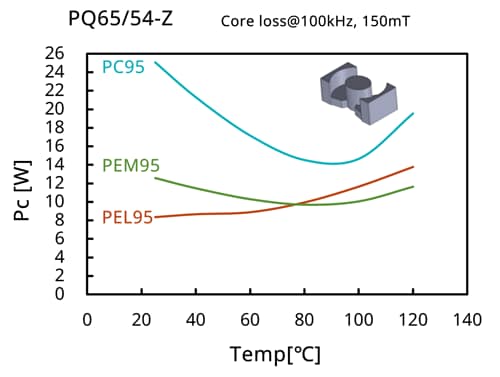

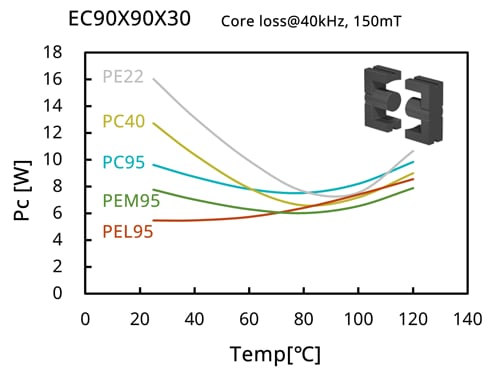

PEM95具有較大的磁芯形狀，在≥100℃的高溫范圍表現出低磁芯損耗的特性。

*由于最佳材料會根據工作頻率、Bm和磁芯形狀而變化，因此我們建議在考慮時對三種材料進行比較評估：PC95材料、PEL95材料和PEM95材料。

磁芯發熱評估

我們將介紹使用PEL95材料的磁芯溫升D評估示例。

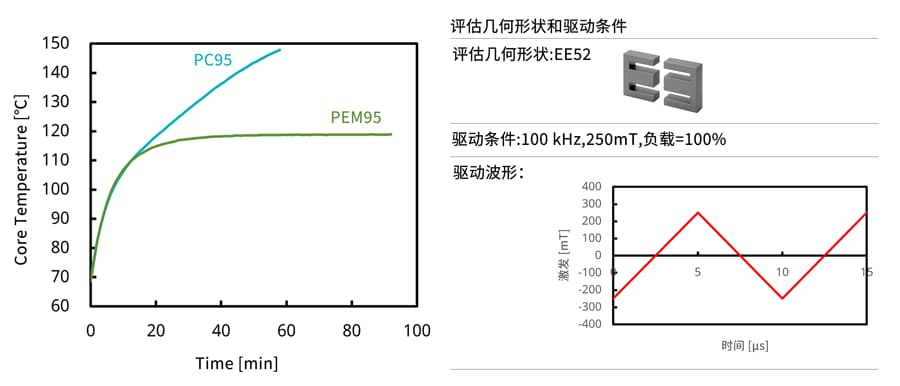

下圖顯示了EE52形狀在高負載下驅動時磁芯溫度隨時間的變化。PC95材料溫度持續升高會導致熱失控，但采用PEM95材料制成的磁芯在溫度升高后會穩定在恒溫狀態。
由PEM95材料制成的鐵氧體磁芯即使在大型、高負載條件下也能抑制發熱。

總結

TDK的PEM95材料可以在大型和高負載條件下降低高溫（≥100℃）下的磁芯損耗，從而減少發熱并縮小變壓器的尺寸品。
我們有各種大型形狀的樣品可供選擇，所以如果您有興趣，請隨時與我們聯系。

*應用示例只是示例，也可用于其他應用。
  我們還提供目錄中未列出的形狀定制。

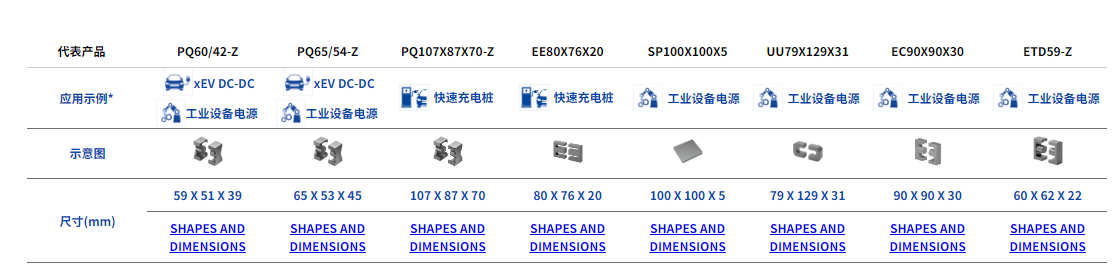

表2：代表產品　
