■ 適用于熱交換系統中由 LIN 控制的汽車鼓風機、泵和風扇*

■ 亦可用于座椅、車門、尾門和充電門的智能 BLDC 執行器*

■ 全面支持矢量控制（FOC）算法，從而實現低噪高效運行

TDK 株式會社 通過推出全新 HVC 5481G，進一步拓展其 Micronas HVC 5x 嵌入式電機控制器系列在汽車應用領域的功能。HVC 5481G 是一款可編程Soc柵極驅動芯片，用于控制帶有 6 個 N 通道 FET 的外部功率橋，從而驅動各類執行器、風扇和泵。*HVC 5481G 樣品現已上市，預計 2026 年開始批量生產。

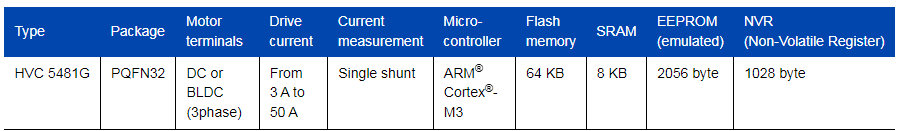

HVC 5481G SoC 與現有的 HVC 5x 系列軟件兼容，并集成一個配備 64 KB 閃存和 8 KB SRAM 的 ARM? Cortex?-M3 CPU。它能夠直接從 12 V 汽車供電軌取電，并集成了 LIN 收發器以實現通信功能。IC 支持多種電機控制算法，涵蓋利用 BEMF 檢測的無傳感器 6 步換相以及單分流 FOC 算法。該設備配備 7 個通用 IO 引腳、內部定時器和捕獲比較寄存器，可與 Micronas 霍爾效應或 TDK TMR 傳感器實現無縫對接。

HVC 5481G 采用緊湊的 5×5 mm PQFN32 封裝，并依據 AEC-Q100 標準的一級標準認證，為中功率 BLDC 應用提供了可靠且高效的解決方案。憑借其堅固耐用的設計和先進的功能特性，HVC 5481G 成為汽車和工業應用領域的理想之選，可確保系統的高性能與高適應性。

術語表

★ ADC：模數轉換器

★ BLDC：無刷直流電機

★ FOC：矢量控制

★ CPU：中央處理器

★ AEC-Q100：汽車應用場景合格標準

★ 一級：環境溫度 125℃，工作結點溫度 150℃

★ HVC：高壓微控制器

★ LIN：面向汽車應用場景的本地互連網絡

★ QFN：四平無引腳封裝

主要應用*

★ 汽車應用中的鼓風機、泵和風扇

★ 基于 LIN 的座椅移動裝置

★ 用于車門和尾門的高智能高功率執行器

主要特點和效益**

★ 高度集成，低 BOM 成本

?我們并不宣告我們所提及產品的目標應用適合任何用途，因為這必須在系統級別進行檢查。

?所有操作參數必須由客戶的技術專家根據每個應用來驗證.
