背景

仿人機器人的指關節控制和無線遙控器、游戲機的小型控制器必須在狹窄的空間里進行角度控制。為了對應市場的這些需求。我公司完成了相較于原有產品（SV03系列）縮小體積為八分之一的世界最小尺寸的小型旋轉位置傳感器SVM4系列產品的開發。此產品能夠在更狹窄的空間里進行角度控制，來實現整機的小型和輕量化。

產品特點

.實現相較于現有產品（SV03系列）八分之一體積的小型化產品
.在不易實現高精度、長壽命化的小型尺寸方面
1、達到與原有產品相同的線性度*2±2%
2、實現超過原有產品（0.5M循環以上）的使用壽命

用途

.仿人機器人的指關節控制反饋傳感器*3
.無線電控制、游戲設備等的控制搖桿
.耳機、助聽器等穿戴式設備的操作開關
.小型數碼相機的操作開關、鏡頭、光圈的反饋傳感器

術語說明

*1 旋轉位置傳感器…采用可變電阻分壓原理 (電位器式) 的傳感器，能夠?qū)⑻綔y到的開關的旋轉角度的變化量轉換成電阻的變化，并輸出相應級別的電壓信號。

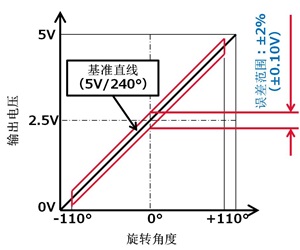

*2 線性度…傳感器輸出與基準直線的誤差以滿量程的百分比(%)來表示。 例如傳感器的輸出為0-5V的情形時，SVM4系列的線性度±2%，意指與基準直線的最大誤差為±0.10V (5V的2%)

*3 反饋傳感器…將系統的輸出信息返送于輸入端，與設定的目標值進行比較，幫助(反饋控制)裝置進行下一次控制，測量輸出的結果的傳感器

電氣特性

.線性度：±2%
.有效電氣角：240°
.總電阻值：10kΩ
.工作溫度范圍：-40℃～85℃
.動作壽命：0.5M循環以上

外形尺寸

W4.0×L4.5×2.0mm（0.08g）

生產體制

量產中
