背景

在車載市場中，搭載EV?HEV?PHEV等2個電池系統的汽車逐漸增多。EV?PHEV中，傳統的用+12V電池驅動的控制電路和用高壓電池驅動的電路以及充電用的AC電源控制系統共存。像類似這種具有多個不同電壓的，在電源供給時必須是絕緣的。

絕緣型DC-DC轉換器MYIS系列是由符合AEC-Q標準的元件構成的小型、絕緣型DC-DC轉換器。不使用光電耦合器，通過使用絕緣片式變壓器，實現了高絕緣耐壓、高可靠性、小型化。此外，目前雖然有插入端子型的電源模塊，但是必須保證客戶在基板上進行雙面封裝的空間。本產品通過采用表面封裝型圓柱形端子，使得客戶基板上不需要通孔的同時，實現了電源模塊本身的小型化。因此基板占用面積縮小，電路設計的自由度提升。

產品特點

•由符合AEC-Q標準的元件構成的模塊
•實現小型且高絕緣耐壓
•采用表面封裝型圓柱形端子，可回流簡單封裝

用途

EV/HEV/PHEV等2個電池系統
EV/PHEV等的充電系統

品名

MYISA3R308PSPQ （3.3V/0.8A、3W出力）
MYISA005R6PSPQ （5.0V/0.6A、3W出力）
MYISA012R3PSPQ （12V/0.25A、3W出力）
MYISA015R2PSPQ （15V/0.2A、3W出力）

詳細請參閱此處

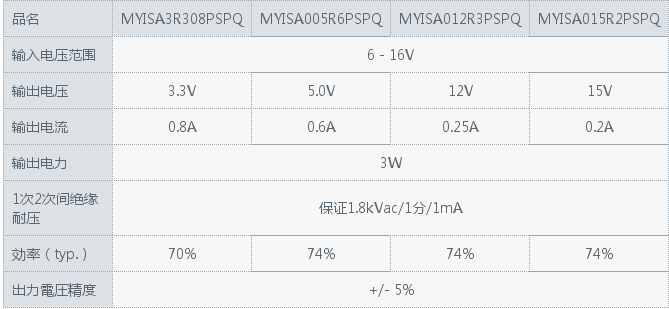

電氣特性

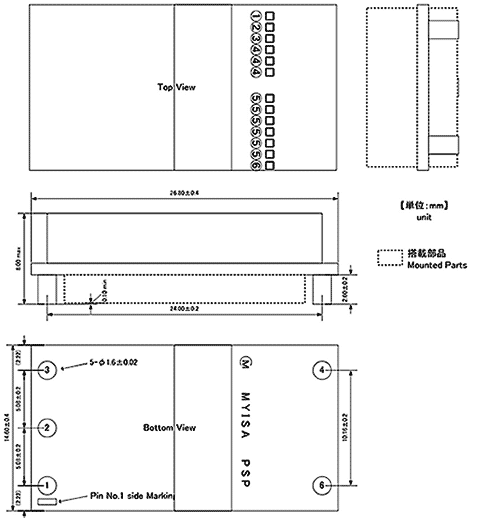

外形尺寸

16mm × 27mm × T8mm max

生產體制

自2016年12月開始量產。
