我們已經知道，電容器是用來“裝”電的“容器”。

但或許你不知道，最開始時，這個“裝”電的“容器”真的是個瓶子！

這個瓶子被稱為——萊頓瓶。

它是1746年在萊頓城發明的，美國的本杰明.富蘭克林還用萊頓瓶“裝”到風箏從“天”上引下來的“電”。

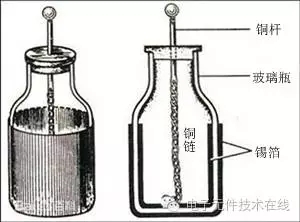

它是一個瓶里瓶外分別貼有錫箔的玻璃瓶，瓶里的錫箔通過金屬鏈跟金屬棒連接，棒的上端是一個金屬球。

后來人們發現：

只要兩個金屬板中間隔一層絕緣體就可以做成電容器裝電，并不需要做成瓶子那樣的結構。

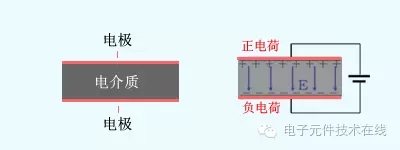

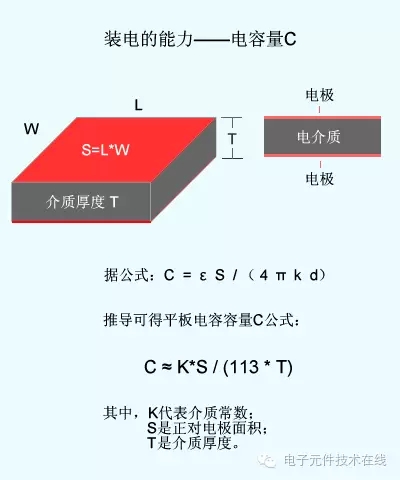

最簡單的電容器——平板電容器

很明顯，萊頓瓶就是一個以瓶子玻璃為電介質，錫箔為電極的電容器，全部電荷是由玻璃本身儲存著的。

在平板電容器結構中，電容器裝電的能力與電介質材料類型、介質厚度和電極正對面積有關。

可是看出：

電介質介電常數越大，電容器容量越大；

正對電極面積越大，電容器容量越大；

電介質厚度越薄，電容器容量越大；

電介質及高介電常數材料的尋找

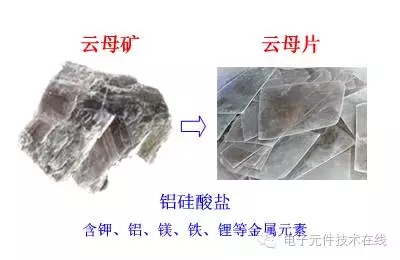

自然界中的云母片首先被利用起來

但云母介電常數太低了，約為 6 ~ 7 ，能做到的容量很低，幾乎都是“pF”級別。

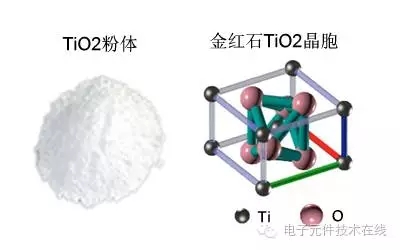

后來是二氧化鈦TiO2被大規模用于電容器制造

二氧化鈦的介電常數較高，約100左右，電容器的容量可以做到“nF”級別了。

強介電材料BaTiO3的發現和使用

1942年由美國、前蘇聯學者發現。

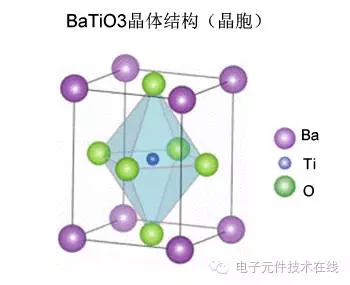

BaTi03具獨特的ABO3型鈣鈦礦結構：

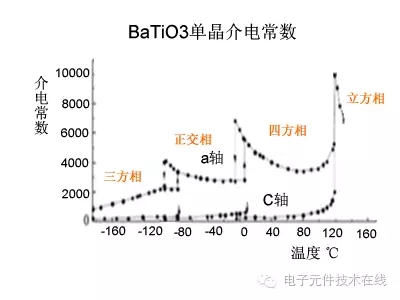

隨著溫度的變化，BaTIO3有一系列的相變過程，其單晶介電常數與溫度引起的相變密切相關。

BaTIO3單晶介電常數大小與晶體軸方向有很大關系。

在室溫時,它有很強的壓電鐵電性,并表現出較強各向異性。

當溫度高于120℃時，BaTIO3晶體屬于立方晶系,壓電鐵電性能消失。 120℃稱為居里溫度。

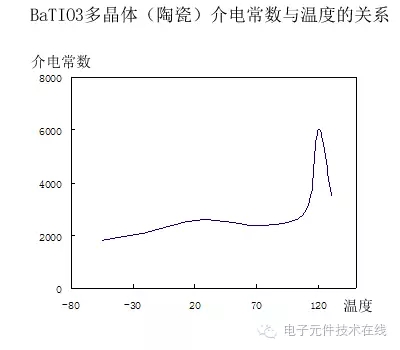

在BaTIO3多晶體或陶瓷中，因晶胞主軸取向不同，其介電常數與溫度的關系與單晶體的不同。

BaTIO3陶瓷介電常數很高，尤其是在120℃時，介電常數可高達10000。

使用BaTIO3陶瓷介質材料制作電容器，可以做到“μF”級！

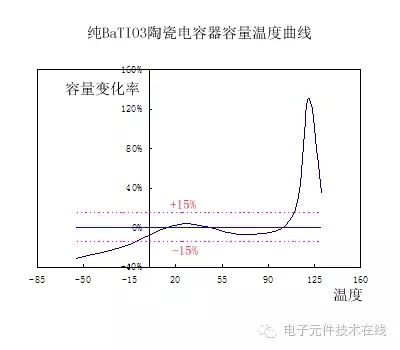

但純BaTIO3陶瓷制作的電容器，其容量溫度特性曲線變化很大，不能滿足EIA X7R特性要求。

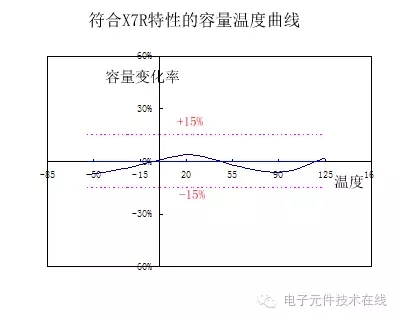

X7R：-55℃~+125℃溫度范圍內，容量變化率不超過±15%。

BaTiO3的摻雜改性

人們研究發現，向BaTiO3中摻入某些元素，其溫度曲線會被展平，展寬，溫度穩定性更好。 通過控制摻雜的成份比例，可獲得符合X7R特性要求的電介質材料。

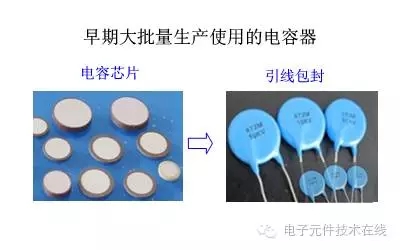

電容器的制造開始進入BaTiO3時代，人們大量使用BaTiO3摻雜改性，制造圓片電容器。

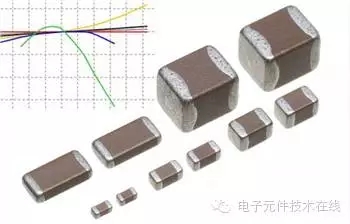

到了80年代，美國人用多層片式結構設計制造電容器——MLCC，可以很小的體積獲得很大的電容量。

BaTiO3的應用讓X7R MLCC成為量最大的系列產品。

在MLCC應用方面，各大MLCC廠家均對鈦酸鋇制備及摻雜改性做了大量的研究工作，形成各自獨特的符合X7R特性要求的陶瓷介質材料。

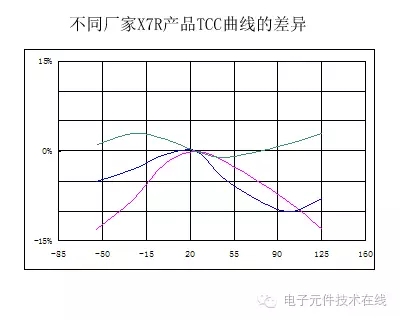

所以，可以從容量溫度曲線TCC曲線識別MLCC的生產廠家。 (TCC:Temperature Capacitance Characteristic）

TCC曲線與鈦酸鋇制備控制工藝、摻雜改性配方及燒成工藝均有關。

細小、均勻及結構完整的晶粒，不但具有高的介電常數、低的介電損耗、高的耐電壓強度，而且介電溫度特性能更寬平。

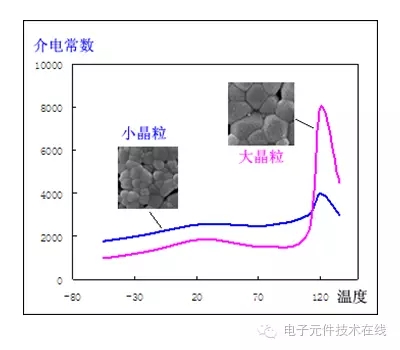

晶粒大小對TCC曲線的影響

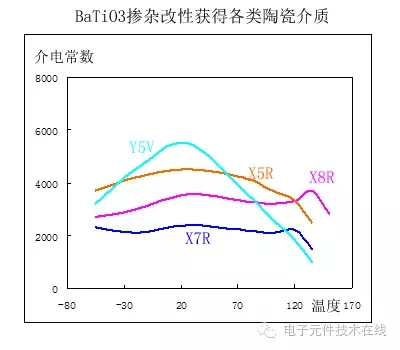

摻雜配方的影響

以BaTiO3為基，通過微量摻雜，摻入稀土元素如Y、La等，堿土元素Ca、Mg等，過渡金屬元素Ni、Cr等可得到介電特性不同的陶瓷介質材料。

高介電常數和高溫度穩定性，兩者猶如魚與熊掌不可兼得。使用高介電常數介質材料設計制造MLCC，單位電容量成本更低。應根據實際環境溫度要求，在不同特性的MLCC選擇符合要求的品種。

選購超大容量X7R MLCC時，別讓X5R“忽悠”了！

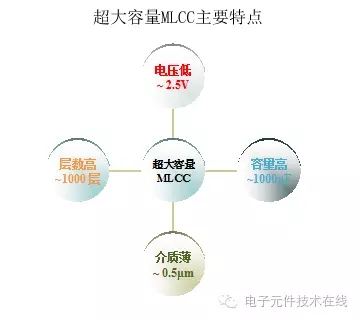

超大容量MLCC一般是額定電壓低，靜電容量高，接近毫法（mF）級。

早年以銀鈀金屬為內電極在制作大容量MLCC時，易出現分層問題，且成本很高，所以當下大容量MLCC均使用賤金屬鎳（Ni）作內電極與鈦酸鋇陶瓷匹配制作。

MLCC芯片高溫?zé)Y(jié)時，即使在還原氣氛（N2/H2）下，易于氧化的鎳（Ni）仍然有相當數量被氧化，擴散進入鈦酸鋇陶瓷晶粒中。

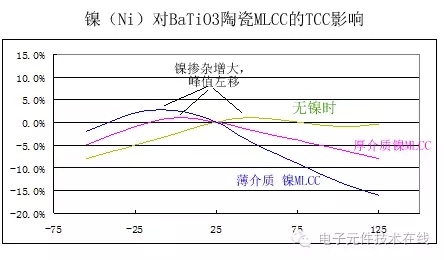

鎳（Ni）對鈦酸鋇陶瓷影響主要體現在“移峰”作用。

對低壓高容MLCC，因使用薄介質（薄至1μm），鎳（Ni）氧化擴散很容易完全滲透陶瓷介質體，對TCC影響很大，高溫時（85~125℃），容量下降很大，超過±15%的范圍。

所以低壓高容MLCC 一般只能滿足X5R特性，不能滿足X7R特性。

極個別世界領先的MLCC廠家，如太陽誘電、TDK，在鈦酸鋇制備、摻雜改性和還原燒結控制上等方面做了高技術控制，能在X7R低壓高容MLCC上取得技術壟斷。

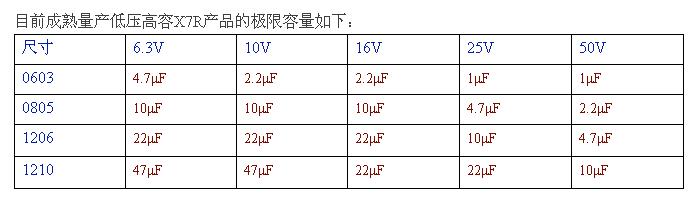

標稱容量超出上表所列示的，通常是X5R或X7S特性的產品。

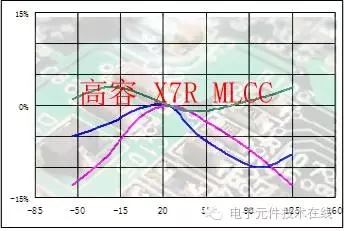

超高容X7R-MLCC絕對是“千錘百煉”出來的高技術產品，是MLCC技術金字塔頂上的明珠。
