要旨

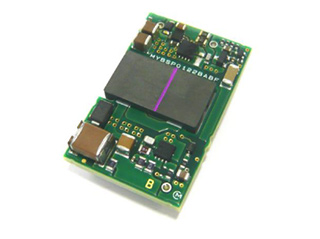

株式會社村田制作所研發出小型•表面封裝型的Power over Ethernet(以下稱PoE)用絕緣型DC-DC轉換器MYBSP系列。

用于無線接入點、網絡安全攝像機、IP電話等網絡設備的Power Device。

該產品在Murata Electronics (Thailand)Ltd.,生產，并將于2017年3月開始量產，樣品價格為2000日元。

背景

在網絡設備市場中，如果搭載PoE,就不需要AC電源的安裝工作,且節省線材，因此搭載PoE的設備不斷地增加。此外，這些設備中，伴隨著裝置的小型化•高機能化，電源也有必要實現小型化。

本次研發出的DC-DC轉換器MYBSP系列是搭載PoE通信規格IEEE802.3at的hardware classification protocol功能的小型絕緣型DC-DC轉換器。通過使用片狀變壓器，實現高絕緣耐壓•高可靠性•小型化。

此外，目前雖然有插入端子型的電源模塊，但是它需要在客戶基板上留有進行雙面封裝的空間。該產品采用表面封裝型圓柱端子，使客戶無需在基板上打通孔，同時也實現了電源模塊本身的小型化。因此，基板占用面積減小，電路設計的自由度也大幅提升。

產品特點

?搭載IEEE802.3at的hardware classification protocol功能

?實現小型且高絕緣耐壓（2.25kVdc）

?使用表面封裝型圓柱端子，可通過回流焊接進行簡易封裝

用途

?IEEE802.3at的全部設備

?無線接入設備、安全攝像機、IP電話等網絡設備

品名

MYBSP0122BABF（12V/2.125A, 25.5W輸出）

MYBSP0055AABF（5.0V/5.1A, 25.5W輸出）

詳情請查看此處。

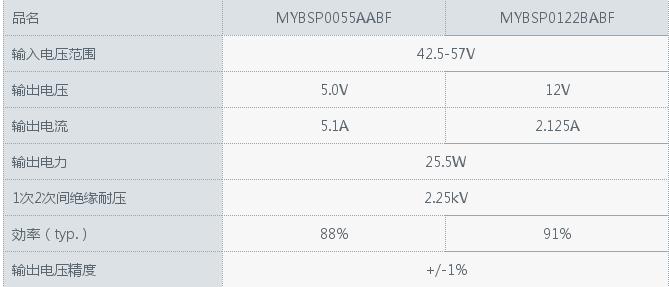

電氣特性

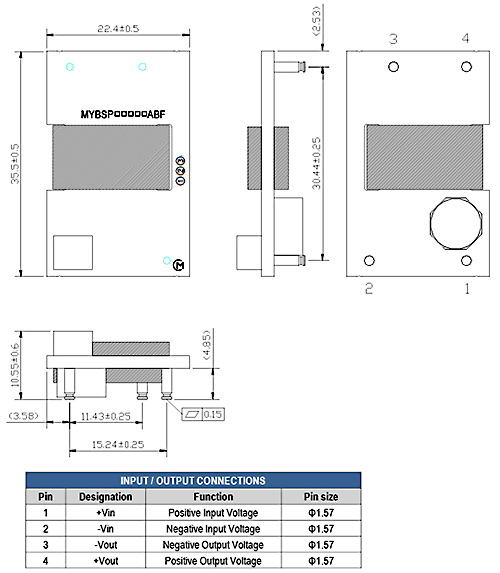

外型尺寸圖
