.搭載自動刷新功能、具有高可靠性的可支持并行ATA的控制器IC

.SLC NAND型閃存最大可支持64GByte

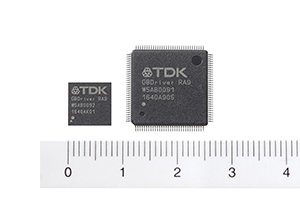

TDK株式會社（社長： 石黑 成直）研制出并行ATA連接的NAND型閃存控制IC GBDriver RA9系列產品，自2017年1月起開始發售。工業用途方面，依然對并行ATA接口有著諸多要求，GBDriver RA9在特別要求可靠性的用途方面，被特定為一款SLC類型的NAND型閃存產品 。

此外，SLC類型的NAND型閃存中，包括2xnm新一代產品在內，支持8KByte/page、4KByte/page, 2KByte/page結構，所以可構建 128MByte～64GByte的廣泛容量的存儲空間。程序包可從TQFP128pin, VFBGA121pin中選擇。

GBDriver RA9與本公司的傳統產品GBDriver RA8相比隨機存取性能大幅提升。并且，ECC的糾錯能力可提升至最高每512Byte為30bit， 是原來的2倍。通過增設新的自動刷新功能，即使在與SLC類型的NAND型閃存組合使用的情況下，為了提高數據可靠性而在設計時留有余裕 。包括此前受到客戶好評的GBDriver的電源斷開時的數據保全算法在內，飛躍性地提升了數據的可靠性。

此外，安裝有高度的靜態平均讀寫算法，可平均所有內存區域（程序塊）的改寫（消除）次數，最大限度地利用內存壽命。作為一種 SMART（Self-Monitoring & Analysis Reporting Technology）信息，可獲取所有存儲塊的改寫（消除）次數，所以易對閃存進行定量化 的壽命管理。

另外，該產品具有豐富的數據安全功能，不僅有ATA安全功能，也支持TDK原始安全功能。確保切實的安全，以防數據篡改或數據泄露 。

TDK公司從2017年4月起針對搭載有此次開發的GBDriver RA9的CF卡、并行ATA SSD，依次推進產品化。

主要應用

.數碼相機、攝像機、智能電視、數字視頻變換盒（STB）、CS轉播調諧器等的一般AV設備

.平板電腦、上網本電腦、移動接口設備（MID）、超級移動個人計算機（UMPC）等的移動信息終端、瘦客戶機、RAID SSD等的信息IT設 備及云計算系統

.汽車導航系統、便攜式導航設備（PND）、數字行車記錄儀、數據記錄儀、駕駛記錄儀、后視監視器（Rear View Monitor）等的一般 車載裝置

.多功能打印機（MFP）、辦公投影儀、電話會議系統、電子黑板等所有OA設備

.卡拉OK點播機、電子游戲機等所有娛樂設備、游戲設備

.數字標牌、電子廣告牌、電子POP等廣告顯示裝置

.半導體制造裝置、數控機床、序列控制器、PLC（可編程邏輯控制器）、平板電腦、嵌入式CPU板等所有FA設備

.自動檢票機、自動售票機、月票售票機、列車運行管理系統、自動機票出票機、自動登機設備等所有站務設備

.收銀機等POS（Point of Sales）機、便利店/售貨亭終端、ATM（自動取款機）等金融結算終端

.圖像診斷裝置、血液分析裝置、醫療PC、電子病歷系統、DNA微陣列合成裝置、生化自動分析裝置、遠程醫療系統、自動護理系統等所 有醫療設備、數據分析設備

.第四代手機4G數據通信系統（LTE-Advanced/WiMAX2）等，所有適合基站的通信廣播設備及信息系統設備

.智能電表、電網通信基礎設施、電力設備自動控制系統、各種能源管理系統、樓宇空調系統等所有智能電網設備

.生物體認證系統、出入管理系統、監控?cái)z像機等所有安保終端、防盜設備

.緊急地震速報系統和家用火災警報器等防災設備

主要特點和優勢

1.主接口

支持PIO0～6 / Multiword DMA0～4 / UltraDMA0～6，可以Read: 50MByte/sec、Write: 30MByte/sec的速度訪問。（閃存連接結構及 在系統環境下。）

2.對應閃存

支持各閃存供應商的2KByte/page、4KByte/page及8KB/page結構的SLC（1Bit/Cell）類型的NAND型閃存?？蓸?gòu)建128MByte至64GByte的 NAND存儲空間。

3.裝備全區域靜態負載平衡算法功能

采用TDK獨創的靜態負載平衡算法，可以測算全部存儲區域（全區塊）的擦寫（刪除）次數，均等地進行區塊的擦寫。由于OS等固定區 域也定期進行均等化，因此閃存的使用壽命得以飛躍性地延長。同時，還可自由設定靜態負載平衡范圍（這種情況下，除靜態負載平衡的 設定區域外，其他區域?qū)嵤﹦?dòng)態負載平衡控制）。

4.針對電源切斷的算法

采用獨有的算法，減少發生牽連出錯的風險，比如在寫入中電源切斷時，除寫入對象數據以外的數據遭到破壞等。

5.糾錯?修復功能

通過閃存判別，選擇15bit ECC或30bit ECC，具有比NAND閃存的要求值更寬裕的糾錯能力。

此外，具有自動刷新功能，包括不怎么讀取數據的區域在內，讀取閃存中的所有數據，必要時自動進行糾錯，所以可防止讀取干擾錯 誤、數據保持錯誤等而導致的數據消失。自動刷新功能在背景下進行處理，即使在糾錯處理中，也幾乎沒有指令響應延遲現象。

6.其他功能

（1）全扇區數設定功能（分區功能）

數據區域可以1個扇區為單位進行增減。

（2）保護功能

搭載ATA標準的保護功能，可由客戶設定和解除密碼。所以，可進行單獨認證等，保全重要數據。

（3）TDK原始安全功能（可選）

限制第三方訪問NAND型閃存中存儲的客戶信息的一種功能（需另行簽訂保密合同）。

（4）支持SMART指令

使用SMART指令，可獲取所有存儲塊的改寫（消除）次數，所以易掌握閃存狀態，切實進行壽命管理。

7.解決方案支持

TDK自2000年起開始自主開發、銷售NAND型閃存控制器GBDriver系列?；诒竟炯夹g(shù)向國內外客戶提供技術支持，比如，在嵌入式產 品市場有著強勁需求的FAE（Field Application Engineer）體制、可靠性監控功能方面提供安裝支持等。
