株式會社村田制作所（以下簡稱“本公司”）已將功率半導體用NTC熱敏電阻“FTI系列”（以下簡稱“本產品”）商品化。本產品是村田首款(1)采用樹脂模塑結構且支持引線鍵合(2)的NTC熱敏電阻，通過設置在功率半導體附近，可以準確測量其溫度。此外，工作溫度確保范圍為-55°C至175°C，適合用于產生大量熱量的汽車動力總成用途(3)。

• (1)本公司調查結果（截至2025年4月）。

• (2)用細金屬線連接半導體芯片和電極的貼裝技術。

• (3)逆變器、DC-DC轉換器和車載充電器等將動力源產生的動力傳輸至車輪以使車輛行駛的系統。

近年來，隨著汽車的電子化和高功能化程度不斷提高，高輸出、效率高的功率半導體的重要性進一步增加。另一方面，功率半導體會產生大量熱量，高溫造成的損壞風險已成為需要解決的問題。對此，人們采用了設置檢測功率半導體的溫度上升的熱敏電阻并進行冷卻或限制工作的方法。
但是，由于半導體的貼裝焊盤上施加了高電壓，以前的熱敏電阻無法承受這種電壓，因此只能將它們設置在遠離半導體的位置。由此使準確檢測半導體的溫度變得很困難，并且需要采取措施將其限制在低于實際耐熱溫度的溫度下工作，以預防因高溫而導致半導體損壞。結果導致半導體的性能無法得到充分發揮。

本公司此次開發了村田首款具有樹脂模塑結構并支持引線鍵合的本產品。樹脂模塑結構確保絕緣并允許直接放置在功率半導體的焊盤上。此外，由于它支持引線鍵合，因此能連接到熱敏電阻焊盤。由此實現了在功率半導體附近進行準確的溫度檢測，并能充分利用其性能。工作溫度確保范圍為-55°C至175°C，實現了在較大的溫度范圍內穩定工作。本產品可以在確保安全性的同時充分發揮性能，因此即使減少功率半導體的數量，也可以維持與以前同等的性能，對減少貼裝面積和成本也有幫助。
為了滿足多樣化的市場需求，本公司今后將繼續致力于擴大熱敏電阻的電阻值陣容，并開發除支持以前的焊接貼裝外還支持銀燒結貼裝的熱敏電阻。通過這些努力為電動汽車等半導體應用的高功能化做貢獻。

主要特長

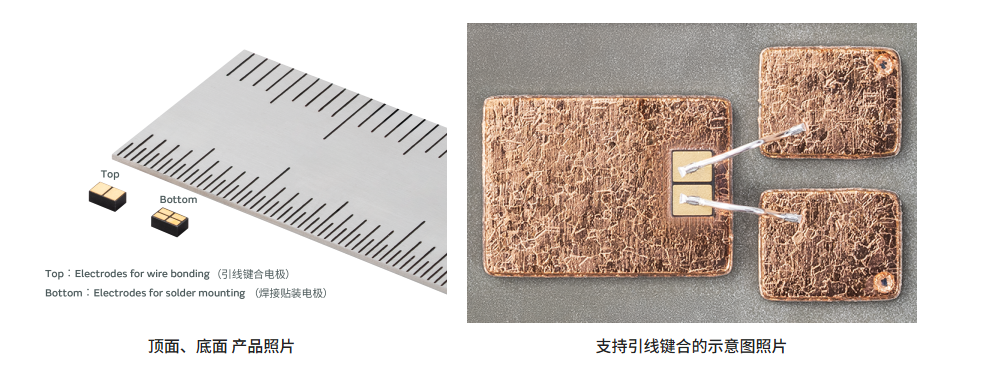

• 村田首款樹脂模塑結構且支持引線鍵合
  通過將樹脂模塑結構與支持引線鍵合組合使熱敏電阻可以與功率半導體放置在同一焊盤上，從而實現對功率半導體進行準確的溫度檢測。

• 確保能在175°C的溫度下工作，達到了行業超高水平，實現了在高溫環境下穩定工作
  采用與外部電極之間的高可靠性接合技術，確保穩定工作的溫度范圍大，為-55℃到175℃，實現了行業超高水平。

•
